アルミニウム プロファイル: プロジェクトに適切なアルミニウム プロファイルを選択する方法

アルミニウムプロファイルとは正確には何ですか?

アルミニウム プロファイルは、押出成形と呼ばれるプロセスを通じて特定の断面に成形されたアルミニウム片です。平らなアルミニウムシートを切断したり曲げたりして形状を整えるのではなく、メーカーは加熱したアルミニウムをカスタム設計の金型に押し込むと、反対側から金属がすでに必要な正確なプロファイルに成形されて出てきます。それが単純なバー、中空チューブ、または複雑なマルチチャンバーフレームであってもです。これが、アルミニウム形材が一般にアルミニウム押出材またはアルミニウム押出形材とも呼ばれる理由です。形状が金属自体に組み込まれているため、アルミニウム プロファイルは、ネジ用の組み込み溝、パネル用のスロット、スライド コンポーネント用の溝の作成など、平らなシートでは不可能な作業を行うことができます。

アルミニウム プロファイルは、一度探し始めると、ほぼどこでも見つけることができます。窓やドアのフレーム、LED ライトのハウジング、ソーラー パネルの取り付けシステム、機械のフレーム、家具の脚、カーテン ウォール システム、さらには今座っている机のフレームにさえも含まれます。その人気の理由はシンプルな組み合わせにあります。アルミニウムは軽量で耐食性があり、加工が容易で、完全にリサイクル可能であるため、構造用途と装飾用途の両方で実用的な選択肢となります。

よく見かけるアルミニウムプロファイルの主な種類

すべてのアルミニウム プロファイルが同じように見えたり機能するわけではありません。メーカーは通常、断面形状と目的に基づいて、それらをいくつかの広いカテゴリに分類します。これらのカテゴリを理解すると、サプライヤーと話すときに必要なものを説明するのがはるかに簡単になります。

• ソリッド プロファイル: 中空部分のない単純なバー、ロッド、アングル。多くの場合、構造サポートまたは機械加工用の未加工素材として使用されます。
• 中空プロファイル: 1 つまたは複数の密閉された空洞を備えたチューブおよびボックスのセクションで、フレーム、手すり、家具で一般的に使用されます。
• 半中空プロファイル: 中実セクションと部分的に囲まれたセクションが混在しており、スロットやチャネルにアクセス可能な状態を維持する必要がある場合によく使用されます。

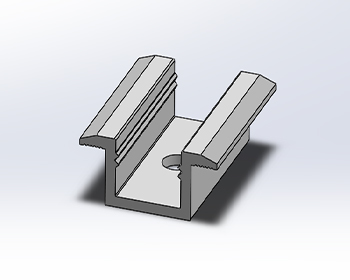

• T スロット プロファイル: ボルトとコネクタをスライドさせて所定の位置にロックできる T 字型の溝が組み込まれたアルミニウム プロファイル。モジュラー ワークベンチ、機械の保護、DIY フレームの構築に非常に人気があります。
• カスタム建築プロファイル: ウィンドウ システム、カーテン ウォール、または装飾トリム用に特別に設計された複雑な形状。通常はカスタム 金型から作られます。

アルミニウムプロファイルの製造方法

押出成形プロセスを理解することは、アルミニウム プロファイルがなぜそのように価格設定され、製造されるのかを説明するのに役立ちます。まず、未加工のアルミニウムの固体の円筒形ブロックであるアルミニウム ビレットを、溶けずに柔らかく柔軟になるまで 400 °C から 500 °C の間の温度に加熱します。この加熱されたビレットは次に油圧プレスに装填され、所望のプロファイルのネガ形状に機械加工されたスチール金型に押し込まれます。

プロセスの主要なステップ

押し出し後、新たに形成されたプロファイルをわずかに引き伸ばして真っ直ぐにし、内部応力を緩和してから、鋸テーブル上で所定の長さに切断します。合金や用途に応じて、プロファイルは最終強度に達するまで熱処理（時効と呼ばれるプロセス）され、最後に表面を保護し、外観を向上させるために陽極酸化、粉体塗装、または研磨で仕上げられます。各金型は特定の断面に合わせてカスタムメイドされるため、真にカスタムのアルミニウム プロファイル形状を注文するには通常、一度限りの工具費用がかかりますが、標準の既製プロファイルではその費用がまったくかかりません。

適切な合金と質の選択

すべてのアルミニウム プロファイルが同じ合金から作られているわけではなく、選択した合金は強度、重量、コストに大きな影響を与えます。押出成形品で使用される最も一般的な合金ファミリーは 6000 シリーズ、特に 6061 と 6063 です。これらの合金は、強度、耐食性、押出の容易さの間でバランスが取れており、そのため構造フレームから装飾トリムに至るまですべてを支配しています。

6063 と 6061: 違いは何ですか?

6063 アルミニウムは押し出し加工が容易で、より滑らかな表面仕上げが得られるため、窓枠や照明器具などの建築および装飾用プロファイルに最適です。 6061 は強度と剛性が高いため、通常、機械フレーム、ブラケット、輸送コンポーネントなどの構造用途や耐荷重用途に選択されます。合金の上部にある「調質」指定 (T5 や T6 など) は、プロファイルがどのように熱処理されたかを示し、一般に、T6 が特定の合金で最高の強度を提供します。

アルミニウムプロファイルが日常的に使用される場所

の多用途性 アルミニウムプロファイル つまり、ほぼすべての業界で使用されており、各用途ではわずかに異なる形状や合金が好まれる傾向にあります。建設では、プロファイルは窓やドア システム、カーテン ウォール、構造ガラスの骨格を形成します。エレクトロニクスでは、押し出し成形されたアルミニウムのチャネルがヒートシンクの役割を果たし、アルミニウムの優れた熱伝導率のおかげで LED ストリップ、電源、プロセッサーから熱を奪います。

製造およびオートメーションにおいて、T スロット アルミニウム プロファイルは、溶接を行わずに組み立ておよび再構成できるため、モジュラー ワークステーション、コンベア フレーム、ロボット エンクロージャ、および安全保護のバックボーンとなっています。家具メーカーは、軽量でありながら強度があり、仕上がりが良いため、脚、フレーム、ハンドルにアルミニウムのプロファイルを使用します。再生可能エネルギー分野でも、素材が屋外の風雨に何年もさらされても十分に耐えられるため、ソーラー パネルのラックや取り付けシステムにアルミニウム プロファイルに大きく依存しています。

アルミニウムプロファイルと他の材料の比較

アルミニウム プロファイルがプロジェクトに適しているかどうかを判断する場合、他の一般的な材料と並べてどのように比較できるかを確認することが役立ちます。

アルミニウム プロファイルの取り付けと組み立てに関するヒント

アルミニウム プロファイル、特に T スロット スタイルの作業は一般に簡単ですが、いくつか実践すると、最終結果に顕著な違いが生じます。エッジのバリを避けるために、常にアルミニウム用に設計された目の細かいブレードを使用してプロファイルを測定し、切断し、組み立て前に切断端のバリを取り、コネクタが適切に固定されるようにします。プロファイルを接合する場合は、可能な限り溶接ではなく、コーナー ブラケット、T ナット、または鋳造接合プレートを使用してください。これは、溶接によって接合部付近の合金の熱処理強度が損なわれる可能性があるためです。

避けるべきよくある間違い

• ファスナーを締めすぎると、スロットの雌ねじが失われる可能性があります。
• 異なるプロファイル ブランドまたはスロット サイズ間で互換性のないコネクタ システムが混在している。
• エンド キャップをスキップすると、時間の経過とともにスロットに埃や破片が溜まったままになります。
• 背の高いフレームまたは片持ちフレームを構築する場合は、定格荷重を無視します。

アルミニウムプロファイルを良好な状態に保つ

アルミニウム プロファイルの最大の利点の 1 つは、メンテナンスがほとんど必要ないことです。自然に発生する酸化層が表面に形成され、金属をさらなる腐食から保護します。そのため、未処理のアルミニウムは屋外で何十年も錆びずに使用できます。陽極酸化または粉体塗装されたプロファイルは、その上に追加の保護層を追加し、耐傷性を向上させ、表面に一貫した色を与えます。

日常のお手入れは簡単です。中性洗剤と水溶液で表面を拭き、仕上げに傷を付ける可能性のある研磨剤やスチールウールは避け、耐荷重フレームの留め具を定期的にチェックして、振動で緩んでいるものがないことを確認してください。塩分や化学薬品への曝露が多い沿岸環境や工業環境では、アルミニウム自体が構造的に影響を受けない場合でも、すすぎプロファイルが表面の汚れを防ぐのに役立つ場合があります。

アルミニウムプロファイルのコストに影響するもの

アルミニウム プロファイルの価格は人々が予想しているよりも大きく異なり、その違いのほとんどはいくつかの要因によって決まります。標準のストックプロファイル形状は既存の金型を使用し、大量に生産されるため、ほとんどの場合安価です。カスタム形状の場合は、新しい金型を製造する必要があり、材料費に加えて 1 回限りの工具費が追加されますが、注文量が増加するにつれて、ユニットあたりの料金はそれほど重要ではなくなります。

肉厚、全体のサイズ、合金のグレードも価格に影響します。これは、肉厚が厚く、高強度の合金はより多くの原材料を使用し、押出成形中により多くのエネルギーを必要とするためです。表面仕上げは通常、表面積の平方メートルごとに価格が設定される陽極酸化処理と、色と膜の厚さによって価格が設定される粉体塗装により、さらにコストがかかります。プロジェクトの予算を立てるときは、標準プロファイル オプションとカスタム プロファイル オプションの両方の見積もりをリクエストする価値があります。わずかに異なるストック形状でも、より低価格で同じ機能のニーズを満たすことができる場合があるためです。
